Mengganti layar CRT ke LCD Allen Bradley 9/Series EGA signal

Pekerjaan mudah, hanya mengganti CRT menjadi LCD pada Allen Bradley 9/Series   , yang jadi problem input nya adalah sinyal EGA ke VGA dan akan didisplaykan menjadi sinyal VGA di LCD.

Layar CRT/tabung monitor display Allen Bradley 9/series

Display CRT unit

 Pertama-tama tentu saja kita harus membongkar satu unit utuh CRT dari mesin. Lalu kita keluarkan bagian CRT seperti di bawah ini.

 Ini adalah monitor CRT, kita tidak membutuhkannya lagi

Monitor Frame ini saja yang masih kita pakai

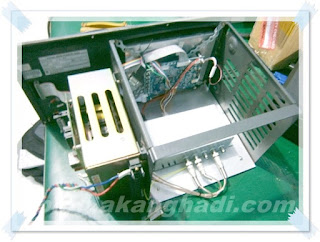

Pasang LCD dan EGA to VGA converter

 Selanjutnya memasang LCD dan EGA to VGA adapter. Sampai sini ada sedikit kerjaan mekanis yang akan menempatkan LCD terpasang dengan benar pada Frame Monitor.

 Calibrasi posisi gambar signal vertical dan horizontal on screen display. Test juga semua warna apakah bisa tampil? Walaupun sinyal yang dipakai adalah monochrome namun langkah ini perlu dilakukan.

Tampilan monitor LCD Allen Bradley 9/series setelah diganti dari CRT ke LCD.
Sedikit fine tuning posisi layar perlu dilakukan di mesinnya secara langsung.

Mengganti monitor CRT jadi LCD pada mesin Panasonic Panasert

Walau mesin Panasonic Panasert (auto insertion machine) dan sebagian mesin SMD Panasonic seperti MV2F sudah jadul, namun rupanya disebagian negara masih menggunakannya. Saya dapat repair job dari Brazil beberapa waktu yang lalu, ingin merubah monitor CRT yang bermasalah pada mesin Panasonic MV2F jadi monitor LCD biasa agar mudah maintenance nya.
Pertama sekali kita tentu harus mempunyai equipment yang mirip dengan controller pada mesin MV2F, dalam hal ini saya telah menyiapkan :
1. Back plane Panadac 783
2. Power supply untuk controller Panadac 783.
3. MMI board sebagai Main Controller pada Panadac 783.

Back plane, MMI board dan power supply Panadac 783

Tampilan monitor CRT

Sebenarnya sudah banyak sekali video signal converter beredar dipasaran, namun kita harus memilih converter yang tepat agar bisa menampilkan informasi dari MMI board MV2F ini.

Saya pilih beberapa converter dengan kemampuan minimal bisa mengkonversi signal CGA (color grafic adapter) menjadi signal VGA (video grafic adapter).

9 pins monitor out dari MMI board

CGA to VGA converter

 Signal CGA yang 9pin dikonversi menjadi signal VGA 15pin, ada beberapa on screen setting dari converter ini, anda harus mencobanya dengan mengatur Frequency, dan posisi Vertical serta Horizontal sampai di dapat gambar seperti di bawah ini.

Tampilan MMI instillation pada monitor LCD

Pro-face 2780054-03 (PL6921-T41) Tamura Reflow Oven

Saya menerima dua buah Pro-face 2780054-03 (PL6921-T41) yang digunakan untuk mesin Tamura Reflow Oven. Yang satu sama sekali blank, hanya lampu hijau pada sudut kiri bawah dari LCD monitor yang berkedip. Yang satu lagi mati total.
Langkah pertama adalah inspeksi secara fisik dan visual inspeksion, melihat kemungkinan kerusakkan secara fisik, misalnya burned parts/komponen terbakar dan lain-lain.

 Pro-face 2780054-03 (PL6921-T41)

Pro-face 2780054-03 (PL6921-T41)  power test

Selanjutnya memberikan tegangan 220V ac pada unit ini. Inspeksi dan membandingkan laporan kostumer dengan kenyataan, ternyata apa yang dilaporkan sesuai.
Untuk yang mati total kerusakan terletak pada power supply unit. Saya perbaiki beberapa parts aktif yang failed, yaitu mosfet dan beberapa kapasitor yang sudah melemah.

 AC to DC switching power supply yang rusak

Hardisk drive berisi software Windows 2000 Profesional dan software Tamura

Sedangkan kerusakan pada unit yang satu lagi, yaitu lampu berkedip, setelah diadakan inspeksi lebih jauh ditemukan kerusakan pada HDD dengan kondisi HDD terdeteksi namun failed saat booting, kerusakan lain pada motherboard itu sendiri, khususnya pada LCD I/F interface

LCD I/F

LCD I/F hanya poor connection, sebagian di re-solder dan sebagian dipanaskan kembali dengan menggunakan hot air.

Nah, kendalanya dengan software pada HDD, saya format ulang HDD dan clone software dari unit yang satunya lagi yang telah selesei diperbaiki...

Saatnya mencoba setelah unit selesei diperbaiki dan re-assembly.

Windows 2000 Prof initialize

 Completed run Windows, run Tamura software

Tamura  Reflow Oven Software

Tamura  Reflow Oven Software

Nah pekerjaan perbaikan telah siap, LCD control panel Pro-face 2780054-03 (PL6921-T41) untuk Tamura Reflow Oven tinggal ditest dimesin.

Nemic Lambda GE-01 Switching Power Supply Repair

Nemic Lambda GE-01 Switching Power Supply sudah lama saya repair, beberapa tahun yang lalu kiriman dari sebuah rumah sakit di Bandung. Power supply ini memiliki output yang unik sehingga sangat sulit mencari pengganti/replacemennya, jadi kalau rusak ya harus diperbaiki sampai bisa.

Nemic Lambda GE-01

Kerusakan yang dilaporkan adalah tidak ada output 15Vdc. Setelah diinspeksi dan ditelusuri, saya menemukan sebuah module DC-DC Converter yang seharusnya bertanggung jawab untuk mengeluarkan tegangan 15Vdc. Module tersebut adalah PH50S280-15 dari Nemic Lambda.

PH50S280-15 dari Nemic Lambda

Input PH50S280-15 adalah 200-480Vdc dan outputnya 15Vdc. Bagian output yang lain dari GE-01 ini tidak ada masalah, jadi saya asumsikan rangkaian Power Factor tidak ada masalah.

Setelah PH50S280-15 saya lepas, kemudian saya test offline dengan mengumpankan tegangan 280Vdc ke module ini, ternyata memang tidak ada output 15Vdc. Tentu saja jangan lupa untuk mengaktifhan pin CNT sebagai pin control ON/OFF module ini.

PH50S280-15 test offline

Mulailah menganalisa PH50S280-15 dan saya menemukan PWM generator IC M51977FP tidak membangkitkan signal PWM.

Sebenarnya bisa saja ganti module PH50S280-15 langsung, namun karena ditemukan kerusakkan pada IC M51977FP maka segera saya eksekusi untuk mengganti IC ini..

Hasilnya output 15Vdc keluar lagi, kemudian di re-assembly dan test.. OK, power supply Nemic Lambda GE-01 bekerja normal kembali.

Repair of Fanuc Servo Amplifier Module A06B-6079-H206

Yap.. kali ini kita akan coba memperbaiki Fanuc Servo Amplifier Module A06B-6079-H206, problemnya tidak sulit-sulit amat, komunikasi error sama display 7 segmentnya mati.

Fanuc Servo Amplifier Module A06B-6079-H206

Langsung saja kita buka cover plastic yang warna kuning itu sampai tampak bagian dalamnya. Terdiri dari dua bagian pokok yaitu ; logic controller board dan power board.

Bagian dalam setelah dibuka cover plastiknya

Selanjutnya kita hanya konsentrasi di logic controller boardnya saja dengan board marking seperti gambar di bawah ini

Logic controller board

Perhatikan pada bagian paling kiri dari board ini, rangkaian ini adalah mini SMPS yang akan menurunkan tegangan 24Vdc menjadi 5Vdc. Rangkaian sangat simple tapi sering rusak karena kebocoran dari elco (electrolytic capacitor). Ganti parts yang rusak termasuk elco.

Apabila semua parts yang rusak sudah diganti, pasang kembali dua buah board yang terpisah tadi dan umpankan tegangan 24Vdc seperti gambar dibawah ini.

24Vdc input

Tanda " - " menunjukkan stand by tanpa error

Bila tanda " - " sudah muncul pada 7 segment berarti pekerjaan kita sudah selesei untuk jenis kerusakan seperti yang telah disebutkan diawal tadi.

Perbaikan AC Servo Driver Panasonic Panadac 325C-040LFG-L

Selama perbaikan secara offline alias tidak dipasang di mesin, AC Servo Driver Panasonic Panadac 325C-040LFG-L kita akan menemukan banyak kesulitan.
Pada mesin, driver ini dalam kondisi OK hanya akan mendisplaykan LED HIJAU yang berarti READY tanpa ada alarm.

LED indicator menunjukkan alarm

Untuk menghindari alarm dan memastikan bahwa driver dalam kondisi OK setelah kita perbaiki maka kita harus menyiapkan :
1. Panasonic AC servo motor, warna putih, bukan warna hitam karena encodernya berbeda.
2. Fiber optic wire dan Panadac 783, kalau tidak ada bisa menggunakan NC card nya saja yang dipasang secara offline.

Konfigurasi pemasangan driver secara offline

Hanya LED hijau yang on pertanda READY

Masalah display blank pada Elektronikon Atlas Copco Compressor Generator

Sebenarnya ini adalah posting lama, cuman sayang kalau tidak di share, terutama bagi yang memerlukannya.
Problem yang dijumpai pada display Elektronikon Atlas Copco Compressor Generator, display blank alias tidak ada karakter apapun yang muncul, namun semua tombol berfungsi normal.

Display blank tanpa karakter

Pastikan dulu unit ini dipasang power yang benar. Elektronikon Atlas Copco memerlukan tegangan AC 24V, perhatikan port yang harus di supply 24V ac adalah socket 2X1 pin 1 dan 2 dari kanan.

Socket 2X1 pin 1 dan 2

Supply 24V ac

24V ac didapat dari trafo

Langkah mengganti LCD 16x4

Elektronikon Atlas Copco yang akan kita perbaiki adalah unit yang menggunakan LCD 16x4 atau 16 karakter dan 4 baris.

Matikan power supply dan pisahkan kontrol pcb dengan display unit

Original LCD 16x4 yang rusak

LCD 16x4 yang atas adalah yang ori dan yang bawah penggantinya

Sama-sama LCD 16x4 dengan konfigurasi pin yang sama

Perhatikan pin-pin nya, bila LCD 16x4 pengganti konfigurasi pinya sama maka langsung kita ganti. Tabel berikut ini menunjukkan pinout dan fungsi masing-masing pin :

Bila pemasangan LCD 16x4 selesei, kabel-kabel terpasang dengan benar, cek sekali lagi apakah semua kabel tersambung dengan benar dan aman?

Bila sudah yakin, hidupkan power imput 24V ac, maka akan tampil karakter secara normal seperti gambar dibawah ini.
