Nemic Lambda GE-01 Switching Power Supply Repair

Nemic Lambda GE-01 Switching Power Supply sudah lama saya repair, beberapa tahun yang lalu kiriman dari sebuah rumah sakit di Bandung. Power supply ini memiliki output yang unik sehingga sangat sulit mencari pengganti/replacemennya, jadi kalau rusak ya harus diperbaiki sampai bisa.

Nemic Lambda GE-01

Kerusakan yang dilaporkan adalah tidak ada output 15Vdc. Setelah diinspeksi dan ditelusuri, saya menemukan sebuah module DC-DC Converter yang seharusnya bertanggung jawab untuk mengeluarkan tegangan 15Vdc. Module tersebut adalah PH50S280-15 dari Nemic Lambda.

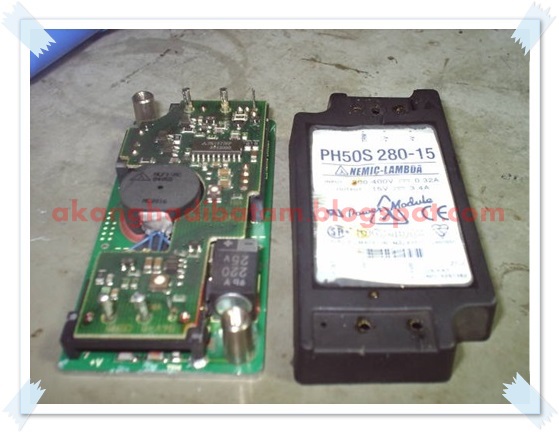

PH50S280-15 dari Nemic Lambda

Input PH50S280-15 adalah 200-480Vdc dan outputnya 15Vdc. Bagian output yang lain dari GE-01 ini tidak ada masalah, jadi saya asumsikan rangkaian Power Factor tidak ada masalah.

Setelah PH50S280-15 saya lepas, kemudian saya test offline dengan mengumpankan tegangan 280Vdc ke module ini, ternyata memang tidak ada output 15Vdc. Tentu saja jangan lupa untuk mengaktifhan pin CNT sebagai pin control ON/OFF module ini.

PH50S280-15 test offline

Mulailah menganalisa PH50S280-15 dan saya menemukan PWM generator IC M51977FP tidak membangkitkan signal PWM.

Sebenarnya bisa saja ganti module PH50S280-15 langsung, namun karena ditemukan kerusakkan pada IC M51977FP maka segera saya eksekusi untuk mengganti IC ini..

Hasilnya output 15Vdc keluar lagi, kemudian di re-assembly dan test.. OK, power supply Nemic Lambda GE-01 bekerja normal kembali.
